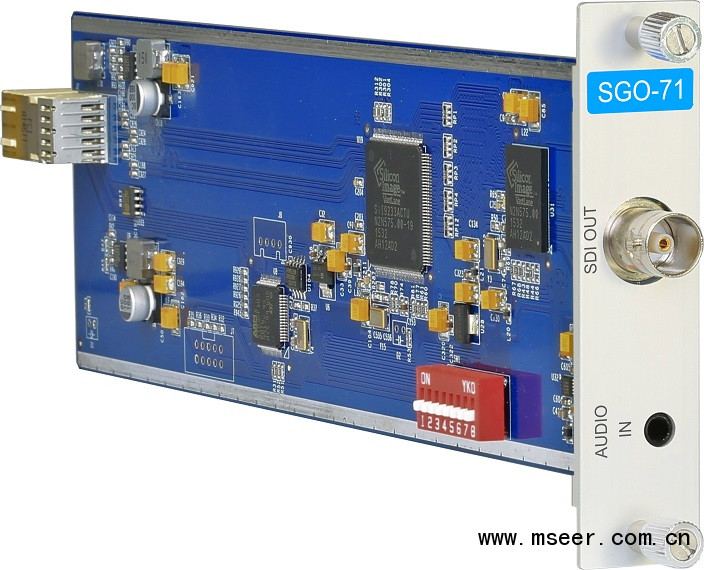

SGO-71 3G-SDI單通道變換輸出卡
產品介紹

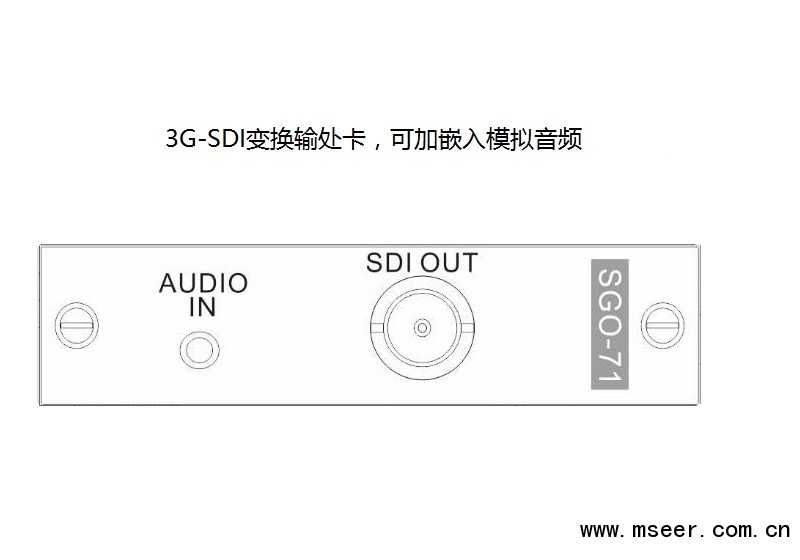

SGO-71 3G-SDI支持上下變換單通道輸出卡,配合SMD主機使用,采用獨立板卡設計,每塊卡支持1路3G-SDI輸出,支持上下變換，兼容HD-SDI及SDI信號，可加嵌入模擬音頻，支持最高1920x1080P60的數字高清圖像傳輸.
功能特性
支持1路3G-SDI輸出，兼容HD-SDI及SDI信號
支持圖像最高分辨率1920x1080P60
可加嵌入模擬音頻
支持上下變換和幀頻轉換
采用高性能縮放引擎芯片
傳輸距離100m*
對應型號為BELDEN1505A的數字高清線纜，其他線纜可能會低于這指標,后端設備40 dB均衡能力
技術指標
視頻參數
輸出最高分辨率：1920x1080P60
輸出信號最小幅度：200mVp_p
輸出阻抗： 75Ω
輸出數據速率：最高3Gbps
輸出接口：BNC
音頻特性
增率：0dB；
總諧波失真+噪聲：0.05% @ 1 kHz （額定電壓下）
頻率響應：20 Hz ~ 20 kHz;
共態抑制比（CMRR）：（CMRR） >75dB @: 20 Hz ~ 20 kHz
信號類型：立體聲，非平衡;
接口： 3.5mm耳機插孔
阻抗：>10KΩ;
最大電平：+21dBu
